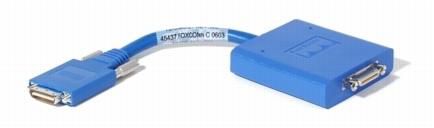

Cisco CAB-SS-V35FC CABLE

Beskrivelse

Smart Serial WIC2/T 26-pin – V.35 hunn, DCE

Hvordan overspenningshendelser oppstår
I et normalt utstyrsmiljø finnes det risiko for elektrostatisk utladning (ESD) og lyntransienter. Disse kan føre til tap av dataintegritet og permanent skade på utstyr dersom de ikke kontrolleres.
ESD (elektrostatisk utladning)
ESD oppstår ofte som følge av bevegelse hos personer. Friksjon (triboelektrisk effekt) fører til oppbygging av ladning på klær eller utstyr, som deretter utlades ved berøring.

Spenning: flere tusen volt
Strøm: 10–30 ampere

Hovedrisikoene ved ESD er:

Høy toppstrøm
Elektromagnetisk påvirkning

Så lite som 100 millijoule kan føre til permanent skade på komponentnivå (silisium).

Lynnedslag og transienter
Lynnedslag kan forårsake kraftige forstyrrelser og føre til destruktiv energi i utstyr.
Dette skjer fordi:

Induktans i jordingssystemet skaper spenningsforskjeller
Direkte lyn kan gi strømmer i kiloampere-området

Typiske egenskaper:

Oppstigningstid: ca. 10 µs
Avklingning: ca. 200 µs

Disse strømmene, kalt longitudinale strømmer, kan oppstå både:

Innendørs i installasjonen
Utendørs via strømforsyningslinjer

Bruk av overspenningsbeskyttede kabler (som Cisco sine løsninger) vil redusere risikoen betydelig. God jording av utstyr anbefales sterkt.

EFT-forstyrrelser (Electrical Fast Transients)
EFT oppstår ved gnistdannelse i elektromekaniske brytere og reléer, typisk i industrielle miljøer.

Oppstår ved kobling av induktive laster
Har svært rask stigningstid
Kan skade data- og I/O-linjer på samme måte som ESD

Konfigurasjoner som er utsatt for overspenning
Følgende oppsett er spesielt utsatt:

Områder med mye tordenvær
Uskjermede kabler – øker risiko for elektriske forstyrrelser
Lange kabelstrekk – mer utsatt for overspenning, selv med skjerming
Utendørs kabelføring – høy eksponering
Forskjellige jordingspunkter – kan føre til utjevningsstrøm i kabelen
Installasjoner med tidligere feil på serieporter – indikerer behov for overspenningsbeskyttelse
